在電子測量領域，示波器探頭是連接被測電路與示波器的關鍵橋梁，其性能直接決定了波形測量的準確性與可靠性。示波器探頭種類繁多，其中高壓差分探頭憑借獨特優勢，在開關電源、新能源、電力電子等高壓浮地場景中應用廣泛。然而，當前市場上差分探頭品牌繁雜，性能指標（如帶寬、共模抑制比、輸入阻抗等）差異顯著，常導致工程師測得的波形失真，難以獲取真實的電路信號，給調試與故障排查帶來挑戰。

一、普通單端探頭：原理、特點與局限

普通單端探頭是最基礎、最常用的示波器探頭類型，其設計思路圍繞 “對地測量” 展開，廣泛應用于低壓、共地場景的信號觀測。

1. 核心工作原理

單端探頭的測量邏輯是 **“信號 - 地” 電壓差檢測 **：測量時需將探頭的信號端連接到電路中的 “信號點”，而探頭的參考端（通常通過示波器接地夾實現）必須連接到 “地”（該 “地” 通常與示波器外殼、大地相連）。示波器最終采集的，是 “信號點” 相對于 “地” 的電壓變化波形。

2. 典型優勢

● 操作便捷：僅需連接信號端與地端，無需額外匹配參考點，適合快速調試與常規信號觀測（如低壓電路的 IO 口、單片機引腳信號）。

● 成本較低：結構相對簡單，無需復雜的差分放大電路，性價比高，適合對測量精度要求不高的場景。

3. 關鍵局限

單端探頭的核心問題源于其 “對地參考” 的特性，在復雜電路中易受干擾，主要體現在兩方面：

● 噪聲干擾嚴重：承載信號的導線相當于 “天線”，易拾取環境中的電磁干擾（EMI）、電源噪聲等背景噪聲，導致測量波形疊加雜波，無法反映真實信號。

● 接地反彈問題：當電路中存在大電流切換（如開關電源的 MOS 管導通 / 關斷）時，接地回路會產生瞬時電壓波動（即 “接地反彈”），此時單端探頭的 “地” 參考點不再是穩定的 0V，導致測量結果出現偏差，甚至波形失真。

二、差分探頭：原理、核心優勢與適用場景

差分探頭是針對單端探頭的局限設計的專業探頭，基于差分放大原理，可直接測量任意兩點間的電壓差，無需依賴 “地” 作為參考，尤其適用于高壓浮地、強干擾場景。

1. 核心工作原理

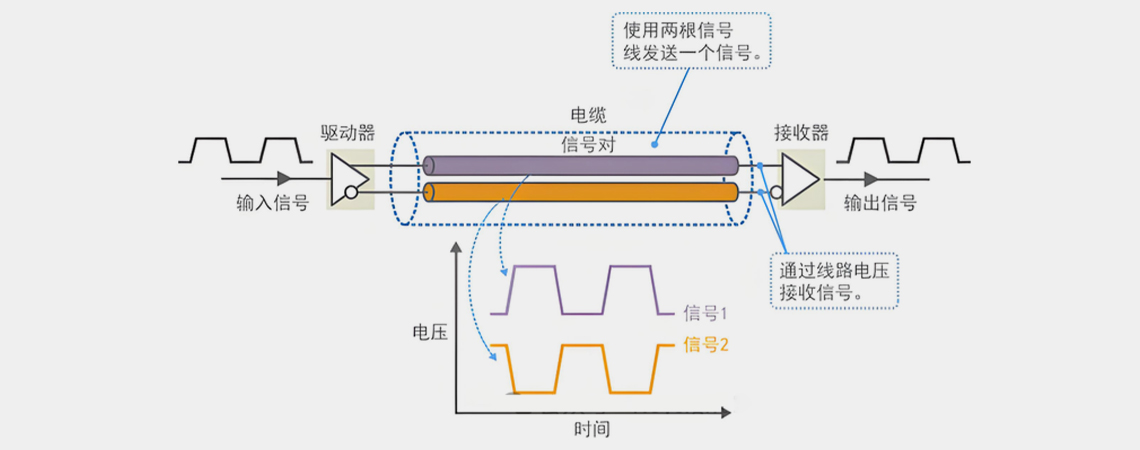

差分探頭的測量邏輯是 “兩點間電壓差直接檢測”：其探頭前端有兩個對稱的信號輸入端（通常標注為 “+” 端和 “-” 端），分別連接到電路中需要測量的兩個點（如開關電源的高壓側與低壓側、差分總線的正負極）。信號進入探頭后，通過內部的差分放大電路對兩個輸入端的信號進行 “相減運算”，最終輸出 “兩點電壓差” 的波形（即 “差分信號”），同時抑制兩個輸入端共有的噪聲（即 “共模噪聲”）。

這一過程可簡單理解為：若兩個輸入端同時疊加了相同的噪聲（如環境 EMI），差分放大電路會將其 “抵消”，僅保留兩點間真實的信號差異，從而實現抗干擾測量。

2. 三大核心優勢

● 抗干擾能力極強：憑借高共模抑制比（CMRR，衡量抑制共模噪聲能力的指標，數值越高越好），能有效濾除環境噪聲、接地噪聲等共模干擾，即使在強電磁環境（如開關電源、電機驅動電路）中，也能輸出清晰、穩定的波形。

● 支持浮地測量：無需依賴 “地” 作為參考點，可直接測量不共地的兩點間電壓（如高壓設備的浮地端、隔離電源的兩側），解決了單端探頭無法測量浮地信號的難題。

● 時序定位精確：由于直接測量?jī)牲c(diǎn)間信號，避免了單端探頭因接地回路延遲導致的時序偏差，尤其適合差分總線（如 CAN、EtherCAT、USB）的時序分析，確保信號邊沿、相位差的測量精度。

3. 典型適用場景

● 開關電源調試：測量 MOS 管漏極 - 源極電壓、變壓器原副邊電壓等高壓浮地信號；

● 新能源領域：電動汽車高壓回路（如電池組、逆變器）的電壓測量；

● 高速差分總線測試：CAN、RS485、HDMI 等總線的差分信號完整性分析；

● 強干擾環境：工業控制、電機驅動等存在大量電磁干擾的場景。
